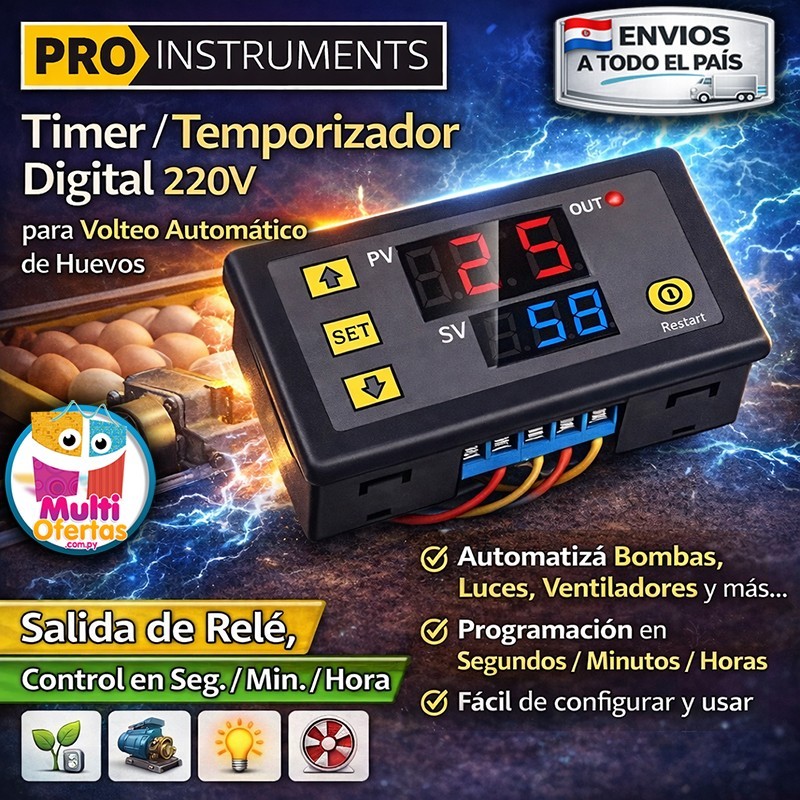

• El T3230 de Pro Instruments es un temporizador con salida de relé pequeño y preciso que permite controlar la activación de diferentes equipos eléctricos mediante de apertura o cierre del relé integrado, según el tiempo que el usuario haya establecido en su configuración.


• Este temporizador es de fácil configuración. Solo posee 2 parámetros a ajustar, siendo uno de ellos la unidad de tiempo de los valores ajustados (en segundos, minutos u horas), y el otro parámetro el modo de operación o funcionamiento.


• El relé que posee la tarjeta puede conmutar hasta un máximo de 240 VAC @ 5A (Carga Resistiva) o 12 VDC @ 20 A.

• Temporización de motores de volteo de incubadoras de Huevo
• Temporización de encendido y apagado de luces
• Temporización de encendido de equipos de refrigeración y calefacción

• Tensión de Alimentación: 110-220 VAC
• Potencia Máxima soportada: 1500 W o 5 Amp.
• Consumo Corriente: <35mA (Stand By), <65mA (en Activación)
• Temperatura de Funcionamiento (Electrónica): -10 a 60°C @ (20 -85% RH)
• Dimensiones: 72 x 40 x 26.5 mm
• Rango de Control en Tiempo: 0-999 segundos, 0-999 minutos, 0-999 horas
• Modos de Operación: 6 Modos
• Salida: Relé Electromecánico

El Temporizador T3230 de Pro Instruments cuenta con tres rangos de tiempo:

• 0~999 segundos
• 0~999 minutos
• 0~999 horas

Cuenta con varios modos de funcionamiento:

• Encendido temporizado
• Apagado temporizado
• Apagado después de encendido temporizado
• Encendido después de apagado temporizado
• Cíclico on-off
• Cíclico off-on

Otras Caracteristicas:

• Guarda la programación aunque pierda la alimentación
• Contactos libres de tensión
• Reset: manteniendo el botón de SET cuando está alimentado.

• Dimensiones: 79,2x41,9x26,3mm
• Orificio de montaje: 72,1x39,2mm

CONFIGURACIÓN DEL TIEMPO:

• 1- Presione la tecla SET una vez para ingresar al modo de configuración de tiempo, el LED Rojo parpadeará en el display Tiempo PV (Display Superior), presione las teclas con flechas para aumentar o disminuir el tiempo T1
• 2- Presione nuevamente la tecla SET y el Led Verde parpadeará en el display Tiempo SV (Display Inferior), presione las teclas con flechas para aumentar o disminuir el tiempo T2
• 3. Pulse la tecla SET nuevamente y el sistema guardará los tiempos de configuración en la memoria o esperare 6 segundos y se guardaran automáticamente.

CONFIGURACIÓN DE FUNCIONAMIENTO:

1- Para Ingresar a la configuración mantenga pulsada la tecla SET por 5 segundos. Hay dos conjuntos de parámetros para que el usuario seleccione P0 y P1. Presione brevemente SET en el modo de configuración para cambiar entre P0 y P1.

2- En el parámetro P0 se puede configurar si desea que el tiempo este en Segundos, Minutos u Horas, simplemente presione las teclas con flechas para modificar este parametro.

• P0–0: Conteo en Segundos
• P0-1: Conteo en Minutos
• P0–2: Conteo en Horas

3- En el parámetro P1 se puede configurar la forma de funcionamiento, simplemente presione las teclas con flechas para modificar este parametro:

• P1–0: El relé Enciende cuando termina el conteo de tiempo PV
• P1–1: El relé Apaga cuando termina el conteo de tiempo PV
• P1–2: El relé Enciende cuando termina el conteo de tiempo PV y se Apaga cuando termina el tiempo SV
• P1–3: El relé Apaga cuando termina el conteo de tiempo PV y se Enciende cuando termina el tiempo SV
• P1–4: PERIODO REPETITIVO: El relé Enciende cuando termina el conteo de tiempo PV y se Apaga cuando termina el tiempo SV (Al finalizar el ciclo se inicia nuevamente)
• P1–5: PERIODO REPETITIVO: El relé Apaga cuando termina el conteo de tiempo PV y se Enciende cuando termina el tiempo SV (Al finalizar el ciclo se inicia nuevamente)
